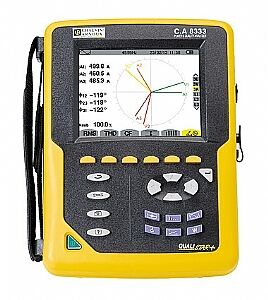

Chauvin Arnoux 8333 Enerji Analizörü

Temel Özellikler

Tüm elektriksel ölçümler
AC/DC akım ölçümü
AC/DC gerilim ölçümü
50. Dereceye kadar akım, gerilim ve kVA harmonikleri ölçümü/kaydı
Flicker ölçümü/kaydı
Transient ölçümü ve kaydı
EN50160 standardında enerji kalitesi raporlama
Fazör diyagram gösterimi (Fresnel Diyagram)
Akım ve gerilim dalga formlarının gösterimi
Harmoniklerin bar diyagram olarak gösterimi
Aktif- Reaktif, güç ve enerjilerin ölçümü sayesinde, anında güç ve kompanzasyon hesabı imkanı
Ayarlanabilir akım ve gerilim trafosu oranı ile AG/OG/YG sistemlerde kullanım imkânı
Takılan akım probunu otomatik tanıma
Pilsiz akım probları ile kolay kullanım
USB iletişim
2 Gbyte kayıt hafızası

Detaylı Ölçüm Özellikleri

3xV (Faz-Nötr gerilimi) + Vdc
3xU (Faz-Faz gerilimi)
Hz (Frekans)
1000VCATIII, 600V CAT IV
3xI + I Nötr (hesaplanır) + Idc
Min/Max değerler
Akım ve gerilim dalga formuna ait artı ve eksi alternanslardaki pik değerlerin gösterimi
Akım ve gerilim dalga formunun üzerinde trigger çizgisi ile gezerek, mili saniye bazında dalga formunun o anki değerinin ne olduğunu görebilme imkanı
Güç ölçümleri : 3xkW + kW toplam, 3xkVAR + kVAR toplam (Endüktif ve kapasitif), 3xkVA + kVA toplam
Enerji Ölçümleri : 3xkWh + kWh toplam, 3xkVARh + kVARh toplam (Endüktif ve kapasitif), 3xkVAh + kVAh toplam, VADh, BTU, toe, Joule
Enerji tüketim hesabının kayıttan bağımsız manuel ekrandan başlatılması ve durdurulması
4 bölgede (pozitif ve negatif) enerji ölçümleri
3xPF + PF toplam (harmonikler dahil gerçek CosQ)
3xCosQ + CosQ toplam (harmonikler hariç CosQ)
3xtanQ + tanQ toplam
3xTHDV, 3xTHDU
3xTHDI
3xVcf (Gerilim tepe değer çarpanı)
3xUcf(Gerilim tepe değer çarpanı)
3xIcf(Akım tepe değer çarpanı)
3xPST + 3xPLT (Flicker)
Vunb (Gerilm dengesizliği)
Iunb (Akım dengesizliği)
Akım ve gerilimler arası faz açıları
Trafolar için K faktör hesaplama
3xVDF, 3xUDF, 3xIDF (Distorsiyon faktörü)
50. dereceye kadar akım, gerilim ve kVA için FFT harmonik analiz
Tek tek tüm harmoniklerin; % değeri, RMS gerçek değeri, faz açısı, min/max değerlerinin gösterimi
Transientlerin 12,8 kHz frekansta kaydı. (256 örnek/periyod)

Kayıt Özellikleri

Ölçülen değerlere ait 4 farklı kayıt şablonu oluşturabilme özelliği
İstenilen iki tarih-saat arasında istenilen kayıt şablonunu kullanarak kayıt yapabilme özelliği
Kayıt örnekleme frekansını özgürce seçebilme özelliği (1-5-20 sn, 1-2-5-10-15 dk)
İleri tarihli kayıt başlangıç ve bitiş zamanı verebilme özelliği
Kayıtlara rakam veya harflerden oluşan isim verebilme özelliği
Akım ve gerilim kayıtlarını yaparken, her bir kayıt frekansı içinde 10 msn de bir RMS değer hesaplayarak, min/max değerlerin algılanması ve otomatik olarak kaydı ve bu min/max değerlerin değişim eğrilerinin çizimi
Hafıza dolana kadar istenilen sayıda kaydı cihaz hafızasında saklayabilme özelliğiKayıt yaparken diğer fonksiyonları aynı anda gerçekleştirebilme özelliği (örneğin, alarm kaydı, transient ölçümleri ve anlık ölçümleri izleme...)
Yapılmış kayıtların değişim eğrilerini ekrandan görebilme ve içinde trigger çizgisi ile gezinebilme özelliğiYapılmış kayıtlardaki güç eğrisini edit ederek iki tarih-saat arasındaki enerji tüketimini direkt olarak ekrandan görebilme özelliği

Alarm Limit Değer Kontrolü ve Kaydı

10 adet alt veya üst alarm limit değeri belirleyerek bu alarm limit değer aşımlarının tarih-saat / min-max değeri ile kaydı
İstenilen iki tarih-saat arasında alarm limit değer kontrolünün başlatılabilmesi özelliği
İleri tarihli alarm limit değer kontrolü başlatıp durdurabilme
Alarmlara gecikme zamanı koyabilme özelliği
Akım ve gerilim için 10 msn lik RMS değerlerin alarm olarak kontrol edilebilmesi özelliği
Son 4.000 alarm limit değer aşımının hafızaya kaydı
Alarm limit değer kontrolü yaparken,diğer fonksiyonları aynı anda gerçekleştirebilme özelliği (örneğin, trend kaydı, ölçümleri izleme...)

Ayar Menüsü Özellikleri

Tarih-Saat ayarı
Kontras ve parkalık ayarı
Ekranda görüntülenen akım ve gerilim formlarının renklerinin istenilen şekilde değiştirilebilmesi
Reaktif güç hesaplamasına harmoniklerin dahil olup olmayacağının ayarlanabilmesi özelliği
Bağlantı şeması seçimi (1 faz, 2 faz, 3 faz 3 veya 4 tel)
Trend kaydı şablon ayarları
Alarm limit değer ayarları
Hafıza silme
Dil seçeneği

Diğer Özellikler

Ayarlanabilir akım ve gerilim trafosu oranı ile AG/OG/YG sistemlerde kullanım imkanı
Her ekranda, ekranın nasıl kullanılacağını ve ekrandaki parametrelerin ne anlama geldiğini gösteren yardım menüsü butonu
Takılan akım probunu otomatik tanıyan yapı sayesinde herhangi bir akım probu ayarına gerek kalmaz
En geniş akım probu seçeneği
Türkçe PC yazılımı
Cihazla birlikte fabrika çıkış kalibrasyon sertifikası verilmektedir.
2 Gbyte kayıt hafızası

Yazılım Özellikleri (Data View)

Enerji analizörünün ölçtüğü değerlerin gerçek zamanlı olarak izlenmesi
Enerji analizörü ile bağlı iken, analizör tarafından ölçülen değerlerin analizör hafızasından bağımsız olarak PC ye kaydı
Analizör hafızasına kaydedilmiş verilerin PC ye aktarımı
Analizör hafızasına kaydedilmiş verilerin Excell'e aktarımı
Analizörün PC üzerinden ayarlanması
Kaydedilmiş verilerin PC ye aktarımı ertesinde otomatik rapor hazırlama (kapak sayfası ile birlikte)
Otomatik raporda her bir parametrenin min-max-ortalama değerini otomatik olarak hesaplayarak gösterme özelliği
Kaydedilmiş parametreleri aynı grafik içinde göstererek, kayıtlar parametreleri arasında karşılaştırma yapma imkanı
Otomatik hazırlanan raporun PDF olarak kaydedilmesi imkanı
Otomatik rapor sayfalarına açıklama pencereleri ekleyebilme özelliği
Kayıt grafikleri üzerinde istenilen noktaya basıldığında o anın tarih-saat ve değerini gösterme
Grafikleri istenilen iki tarih-saat arasına daralma veya genişletme
Mouse ile zom in ve zum out
Otomatik enerji tüketimi hesabı
EN50160 formatında rapor hazırlama
Özel harmonik raporu

Donanım Özellikleri

Darbeye dayanıklı dış kılıf
4 gerilim, 3 akım girişi
2 Gbyte kayıt hafızası
Ölçüm gerilim girişleri seviyesi : 600 Vrms, category IV - 1000 Vrms, category III
Dahili şarjlı pil (4000 mAh), tam şarj süresi 12 saat
Pil şarj girişi :230 V ± 10 % @ 50 Hz ve 120 V ± 10 % @ 60 Hz, 65VA
Boyutlar: 240 mm x 180 mm x 55 mm
Ekran : 320 pixel x 240 pixel; 118 mm x 90 mm; çapraz 148 mm
Ağırlık : 1900 gr.
2000 mt ye kadar kullanım, 10000 mt ye kadar stoklama
Çalışma pozisyonu : herhangi bir pozisyon (yatay-dikey)
Fiziki standartlar :IEC 61010-1: Portatif Cihazlar, 1 mt den düşmeye karşı sertifikalı
Koruma :NF EN 60529 A1 standardına göre;IP 53 / IK08
Elektromağnetik uyumluluk : IEC 61326:1-2006 ya göre bağışıklığı
Elektrostatik boşalma dayanımı : IEC 61000-4-2 (4 kV temaslı, 8 kVA havadan)
Radyasyon alan dayanımı : IEC 61000-4-3,IEC 61000-4-4,IEC 61000-4-5,IEC 61000-4-6,IEC 61000-4-8,IEC 61000-4-11
IEC 61326:1-2006'a göre emisyon uyumluluğu

Ürün ile Birlikte Verilenler

CA 8333 Portatif Enerji Kalitesi Analizörü : 1 adet

Akım probu seti : 3 adet

Dikkat :Akım probları opsiyonlardan seçilen 1 set verilmektedir. almayı düşündüğünüz diğer akım problarını belirtiniz.

3 mt lik gerilim ölçüm kabloları : 4 adet

Krokodil : 4 adet

Pil şarj kablosu : 1 adet

Dataview PC yazılımı : 1 adet

USB data kablosu : 1 adet

Fabrika kalibrasyon sertifikası : 1 adet

Taşıma çantası : 1 adet

Kullanım kılavuzu CD'si : 1 adet
