PCE TTC 30 Proses Kalibratörü

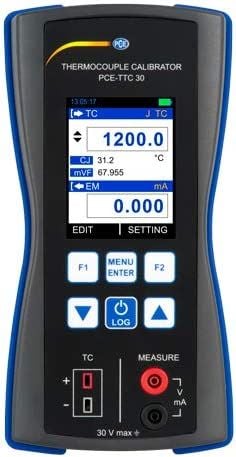

Proses Kalibratörü PCE-TTC 30
Termokupl, akım ve voltaj simülasyonu ve ölçümü / Lityum iyon pil /
Süreklilik testi / Rampa fonksiyonu
Proses kalibratörü PCE-TTC 30, farklı termokuplları ve mV’u simüle etmek için kullanılabilir. Bu nedenle, proses kalibratörü, pek çok termometre ve termokupl bağlantılı sıcaklık göstergeleri için kullanılabilir. Proses kalibratörü, K, T ve S dahil en yaygın termokuplları simüle edebilir. Proses kalibratörü PCE-TTC 30’un 0.3 °C’lik hassasiyeti termometrelerin hassas bir şekilde kalibre edilmesini kolaylaştırır.
Proses kalibratörü, sıcaklıkları ve 250 mV’a kadar olan düşük voltajları doğrudan görüntülemenin yanı sıra rampa modunda da kullanılabilir. Burada kullanıcı, rampanın süresiz mi yoksa belirli aralıklarla mı çalışacağını seçebilir. Mini USB arayüzü ile proses kalibratörü şarj edilebilir. Bu arayüz aracılığıyla kaydedilen veriler bilgisayara aktarılabilir.
Teslimat Kapsamı
1 x Proses Kalibratörü PCE-LOC 20
2 x Laboratuvar Kablosu (2 mm fişli)
2 x 2 mm Adaptör (4 mm laboratuvar kablosunda)
2 x Timsah Klips
1 x Mini USB Kablosu
1 x Güç Adaptörü (5 V / 1 A)
1 x Yazılım
1 x Taşıma Çantası
1 x Kullanım Kılavuzu
Teknik Özellikler
|
Voltaj DC V
|
|
|
|
|
Ölçüm Aralığı
|
Çözünürlük
|
Hassasiyet
|
|
|
0 ... 30 V
|
0.001 V
|
Ölçüm değerinin ± %0.02’si + 2 dijit
|
|
|
|
|
|
|
|
Akım DC mA
|
|
|
|
|
Ölçüm Aralığı
|
Çözünürlük
|
Hassasiyet
|
|
|
0 ... 24 mA
|
0.001 mA
|
Ölçüm değerinin ± %0.02’si + 2 dijit
|
|
|
|
|
|
|
|
Ölçüm / Simülasyon
|
|
|
|
|
Termokupl
|
Ölçüm Aralığı
|
Çözünürlük
|
Hassasiyet
|
|
E
|
-200 ... 1200 °C
|
0.1 °C
|
± 0.3 °C
|
|
J
|
-200 ... 1200 °C
|
0.1 °C
|
± 0.3 °C
|
|
K
|
-200 ... 1372 °C
|
0.1 °C
|
± 0.3 °C
|
|
T
|
-200 ... 400 °C
|
0.1 °C
|
± 0.3 °C
|
|
B
|
450 ... 1800 °C
|
0.1 °C
|
± 0.3 °C
|
|
R
|
0 ... 1750 °C
|
0.1 °C
|
± 0.3 °C
|
|
S
|
0 ... 1750 °C
|
0.1 °C
|
± 0.3 °C
|
|
N
|
-200 ... 1300 °C
|
0.1 °C
|
± 0.3 °C
|
|
mV
|
10 ... 80 mV
|
0.001 mV
|
Ölçüm değerinin ± %0.02’si + 2μV
|
|
|
-10 ... 250 mV
|
0.01 mV
|
Ölçüm değerinin ± %0.02’si + 0.02 mV
|
|
|
|
|
|
|
Not: Belirtilen özellikler ITS-90 sıcaklık standardı ile ilgilidir.
|
|||
|
|
|
|
|
|
Genel Teknik Özellikler
|
|
|
|
|
Görüntüleme Modları |
Ölçüm: mA / V / termokupl / mV |
||
|
|
|
|
|
|
Sıcaklık Ölçüm Birimi
|
|
°C / °F / K
|
|
|
Soğuk Nokta Kompanzasyonu Hatası
|
≤ ± 0.5 °C
|
|
|
|
Maksimum Giriş Voltajı
|
30 V DC
|
||
|
Sıcaklık Katsayısı
|
|
<30 ppm
|
|
|
Giriş Empedans Ölçümü |
Termokupl / mV / V:> 1 MΩ |
||
|
|
|
|
|
|
Tepki Süresi
|
|
|
|
|
Empedans
|
|
<100 ms
|
|
|
Ekran Yenileme Hızı
|
Termokupl / mV ile > 4.7 kΩ
|
||
|
İzolasyon
|
|
500 V DC
|
|
|
Veri Depolama
|
|
Dahili hafıza 150000 ölçüm değeri
|
|
|
Arayüz
|
|
USB 2.0
|
|
|
Ekran |
|
2.4 inç TFT LCD |
|
|
|
|
|
|
|
Çıkış Voltajı Akım Döngüsü
|
24 V DC / 24 mA
|
||
|
HART mA Döngü Direnci
|
250 Ω ± 20%
|
||
|
Özel Fonksiyonlar |
|
Adım ve rampa fonksiyonu |
|
|
|
|
|
|
|
Süreklilik Testi
|
|
100 Ω’a kadar ayarlanabilir sınır değeri
|
|
|
Güç Kaynağı
|
|
3.7 V / 2300 mAh lityum iyon pil
|
|
|
Şarj Süresi
|
|
Yaklaşık 5 saat
|
|
|
Güç Adaptörü |
|
Giriş: 100 ... 240 V AC / 50/60 Hz |
|
|
|
|
|
|
|
Pil Ömrü |
|
Yaklaşık 15 saat: Düşük LCD aydınlatma ile |
|
|
|
|
|
|
|
Isınma Süresi
|
|
Yaklaşık 15 dakika
|
|
|
Depolama Koşulları
|
|
-20 … 60 °C, 30 ... 90% n.o, yoğuşmasız
|
|
|
Çevre Koşulları |
|
Pil ile kullanım: 0 ... 55 °C, 30 ... 90% n.o |
|
|
Koruma Sınıfı
|
|
IP20
|
|
|
Boyut
|
|
162 x 82 x 40 mm
|
|
|
Ağırlık
|
|
Yaklaşık 300 g
|
|
