PCE VM 31 HAWB Kişisel Maruziyet Titreşim Ölçüm Cihazı
PCE-VM 31-HAWB
İşyerinde titreşim ölçümü için / Hız, ivme ve yer değiştirme ölçümü / TEDS desteği /
10000 ölçüm değeri depolama / USB arayüzü / Kolay kullanım
Vibrasyon ölçer PCE-VM 31-HAWB, işyerinde insan vücudu titreşimleri ölçmek için tasarlanmıştır. Vibrasyon ölçer, el-kol titreşim ölçümlerini ISO 5349’a; tüm vücut titreşim ölçümlerini ISO 2631’e göre hesaplayabilir. Bunun için cihaz el ya da kol ölçümleri için üç eksenlidir. Bunun haricinde, uygun sensörler ile makinelerdeki titreşimler de ölçülebilir. Böylelikle, hız, ivme ve yer değiştirme parametreleri belirlenebilir. SEAT ölçümleri de özel bir sensör kullanılarak gerçekleştirilebilir.
Vibrasyon ölçerin sensörleri bağlamak için TEDS desteği bulunan 4 düşük güçlü IEPE girişi mevcuttur. Ölçüm değerleri, aralıklı, ortalama ya da maksimum RMS’nin yanı sıra titreşim doz değeri, vektör toplamı, peak ve maksimum peak olarak görüntülenebilir. Dahili flash bellek ile 10.000 ölçüm değeri ya da 1000 FFT kaydedebilir. USB arayüzü aracılığıyla ölçüm verileri bilgisayara aktarılabilir ve Excel’de daha fazla değerlendirme yapılabilir.
- Vücut titreşimi ölçümü
- Hız, ivme ve yer değiştirme ölçümü
- Üç kanallı FFT
- TEDS desteği
- 10.000 ölçüm değeri depolama
- USB arayüzü
- Kompakt tasarım
- Kolay kullanım

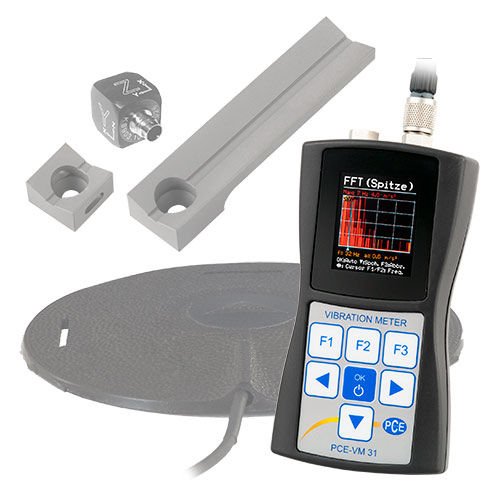

Teslimat Kapsamı
1 x Vibrasyon Ölçer PCE-VM 31-HAWB
1 x Tüm Vücut İvme Sensörü KB103SVD
1 x El-Kol İvme Sensörü KS903.10
1 x Sensör Kablosu (3 metre)
1 x El Tutma Adaptörü 140
1 x El Tutma Adaptörü 142
1 x USB Kablosu
3 x Pil
1 x Taşıma Çantası
1 x Kullanım Kılavuzu
Teknik Özellikler
|
Ölçüm Aralığı |
1 mV/(m/s²) sensör |
10 mV/(m/s²) sensör |
|
|
İvme |
1100 m/s² |
110 m/s² |
|
|
Hız |
100 mm/s ... 10.000 mm/s |
10 mm/s ... 1.000 mm/s |
|
|
|
|
|
|
|
Yer Değiştirme (Peak) |
250 µm ... 15.000 µm |
25 µm ... 1.500 µm |
|
|
|
|
|
|
|
Ekran Çözünürlüğü (1 / 10 mV/(m/s²)) |
|
||
|
İvme |
0.01 m/s² |
|
|
|
Hız |
0.1 mm/s |
|
|
|
Yer Değiştirme |
1 µm |
|
|
|
Doğrusallık Aralığı |
± 6% hata için > 75 dB |
|
|
|
Gürültü |
< 0.003 m/s² |
|
|
|
Giriş |
4 düşük güçlü IEPE girişi; 0.7 mA / 17 V; TEDS desteği, IEEE1451.4, Şablon 25 |
|
|
|
|
|
|
|
|
Sensör Hassasiyeti |
0.8 - 120 mV/(m/s²) |
|
|
|
Vücut Titreşim Birimleri |
Aralıklı karekök (RMS) |
|
|
|
|
|
|
|
|
Ölçüm Birimi |
Ortalama karekök (RMS) |
|
|
|
(İvme, hız, yer değiştirme) |
Maksimum karekök (RMS) |
|
|
|
Filtre |
Değerlendirme filtresi: Wb, Wc, Wd, Wh, Wj, Wk, Wm |
||
|
|
|
|
|
|
Frekans Analizi (FFT) |
X/Y/Z için 125 hat, ivme peak spektrumu, 3 - 240 / 6 - 480 / |
||
|
Hafıza |
Flash, 10.000 ölçüm değeri, 1.000 FFt, her biri tarih, saat ve yorum içerir |
|
|
|
Ekran |
OLED, 128 x 160 piksel, renkli |
|
|
|
Arayüz |
USB 2.0, full speed, CDC modu (sanal COM port bağlantı noktası), VM2x-USB kablosu ile |
|
|
|
Pil |
3 x 1.5 V AAA pil ya da akü (LR03 ya da HR03) |
|
|
|
Çevre Koşulları |
-20° C ... +60° C, < 95% n.o |
|
|
|
Boyut |
125 x 65 x 27 mm (konnektörsüz) |
|
|
|
Ağırlık |
140 g |
||
